ウイトコオブジュピター電通株式会社

213WPSERIES

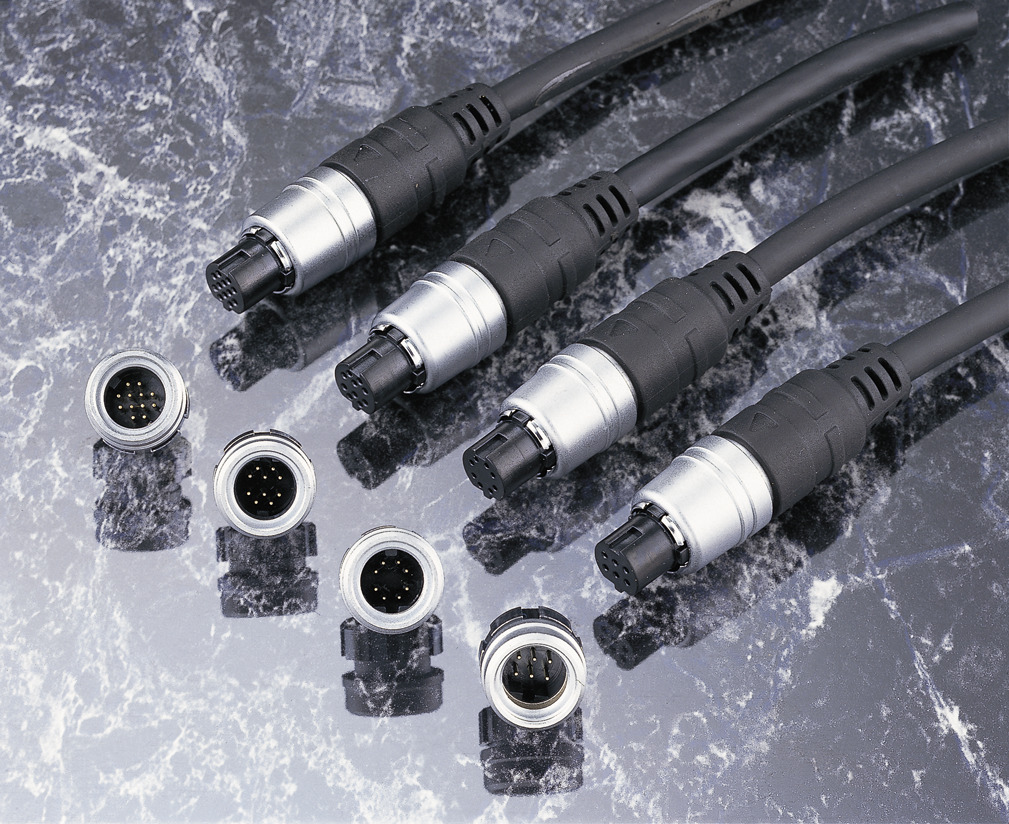

6,8,10,12極 1A プラグ外径12.5mm, レセプタクル外径12mmのワンタッチロックコネクターです。中継タイプもございます。 防水性能はIP67です。60 SERIESの防水仕様となっております。

防水性 ロック方式
防水(IP67) ワンタッチロック
電流容量 極数
1A 101268

対応ケーブル径(mm)

φ4.0 / φ5.0 / φ5.8

※対応ケーブル径により、外形寸法が変わる場合があります。

結合面(メス)

外形寸法(mm)

ケーブル仕様

5芯全体シールドケーブル
芯 線AWG28
シールド横巻
外径(mm)φ4.1
耐電圧AC500V/1分間
絶縁抵抗5MΩ・km
導体抵抗237Ω/km
形 式TZ-833D
赤/白/青/黒/緑
8芯全体シールドケーブル
芯 線AWG28
シールド横巻
外径(mm)φ4.8
耐電圧AC500V/1分間
絶縁抵抗5MΩ・km
導体抵抗198Ω/km
形 式TG-206
赤/白/青/黒/緑/黄/灰/茶
10芯全体シールドケーブル
芯 線AWG28
シールド横巻
外径(mm)φ5.0
耐電圧AC500V/1分間
絶縁抵抗5MΩ・km
導体抵抗228Ω/km
形 式TZ-1004
赤/白/青/黒/緑/橙/紫/黄/灰/茶
12芯全体シールドケーブル
芯 線AWG28
シールド横巻
外径(mm)φ5.8
耐電圧AC500V/1分間
絶縁抵抗5MΩ・km
導体抵抗228Ω/km
形 式TZ-991
赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草

注)上記以外のケーブル(ご支給または新規製作など)にも対応できます。

コネクタのご注文、また標準コネクタに加工が必要な場合はこちらのフォームよりお気軽にご相談ください。
