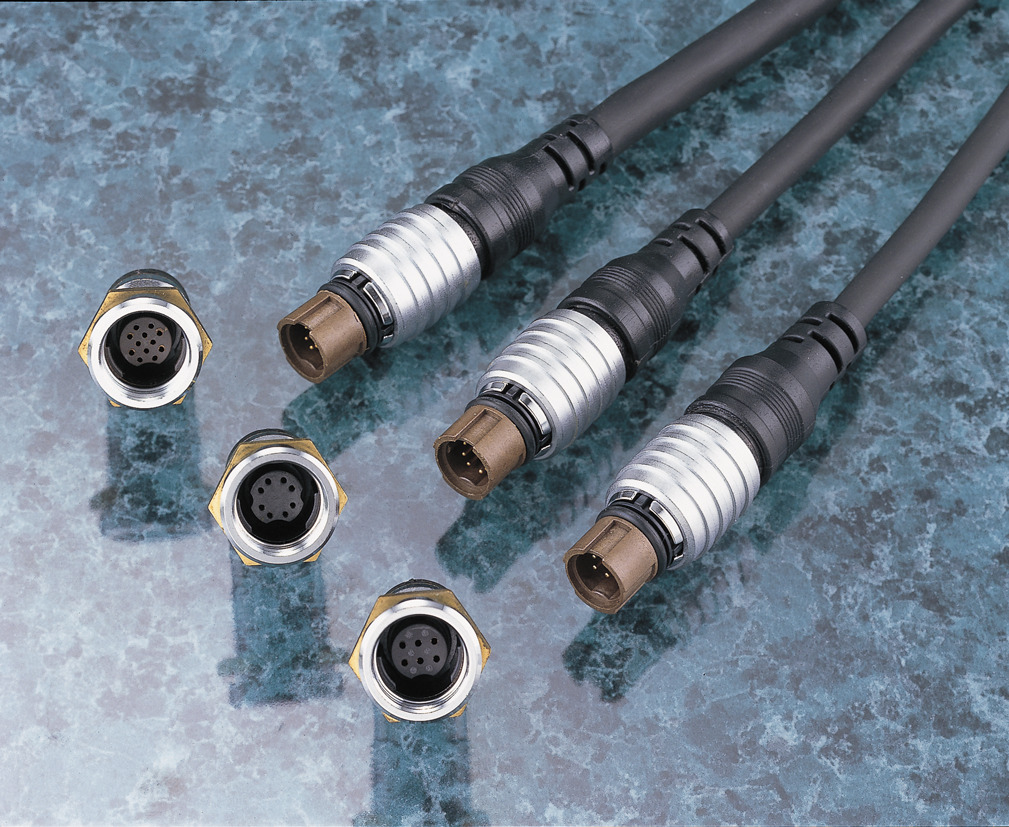

102WPSERIES
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/21d10b3c8b0a690ba7f7a9aa71cf513e.jpg)
防水性 | ロック方式 |
---|---|
防水(IP67) | ワンタッチロック |
電流容量 | 極数 |
---|---|
1A | 1268 |
対応ケーブル径(mm)
φ4.0 / φ5.0 / φ6.0
※対応ケーブル径により、外形寸法が変わる場合があります。
結合面(メス)
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/e0ae8210ed034d7e695d6264290136ad.png)
外形寸法(mm)
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/53121f2394a00806635d2640f53d9013.png)
ケーブル仕様
5芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ4.1 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 237Ω/km |
形 式 | TZ-833D |
赤/白/青/黒/緑 |
8芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ4.8 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 198Ω/km |
形 式 | TG-206 |
赤/白/青/黒/緑/黄/灰/茶 |
12芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ5.8 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 228Ω/km |
形 式 | TZ-991 |
赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草 |
注)上記以外のケーブル(ご支給または新規製作など)にも対応できます。
