272WPSERIES

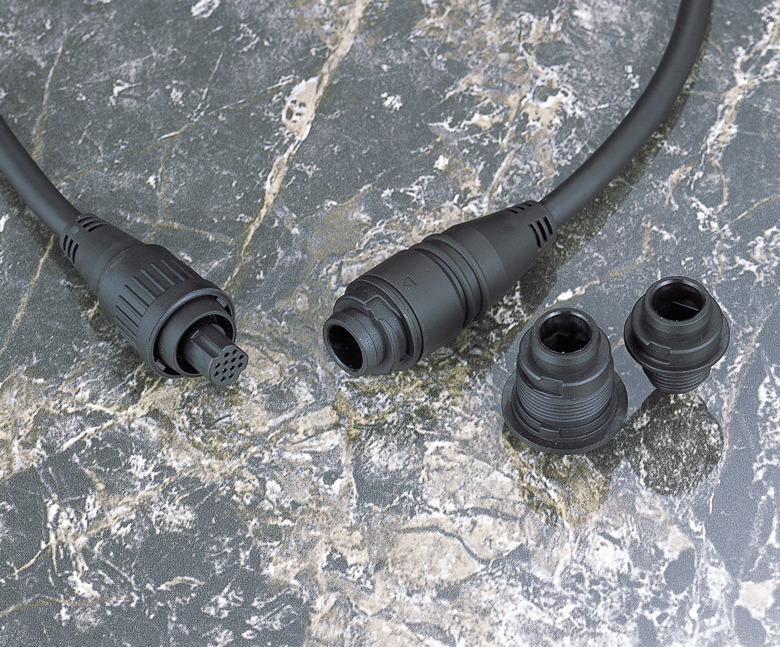

8,12極、1A、プラグ外径15mm、レセプタクル外径15,18mm、バイヨネットロックコネクターです。中継タイプもございます。 防水性能はIP67です。
| 防水性 | ロック方式 |
|---|---|
| 防水（IP67） | バイヨネットロック |
| 電流容量 | 極数 |
|---|---|
| 1A | 128 |
対応ケーブル径（mm）
φ4.8 / φ5.0
※対応ケーブル径により、外形寸法が変わる場合があります。
結合面（メス）

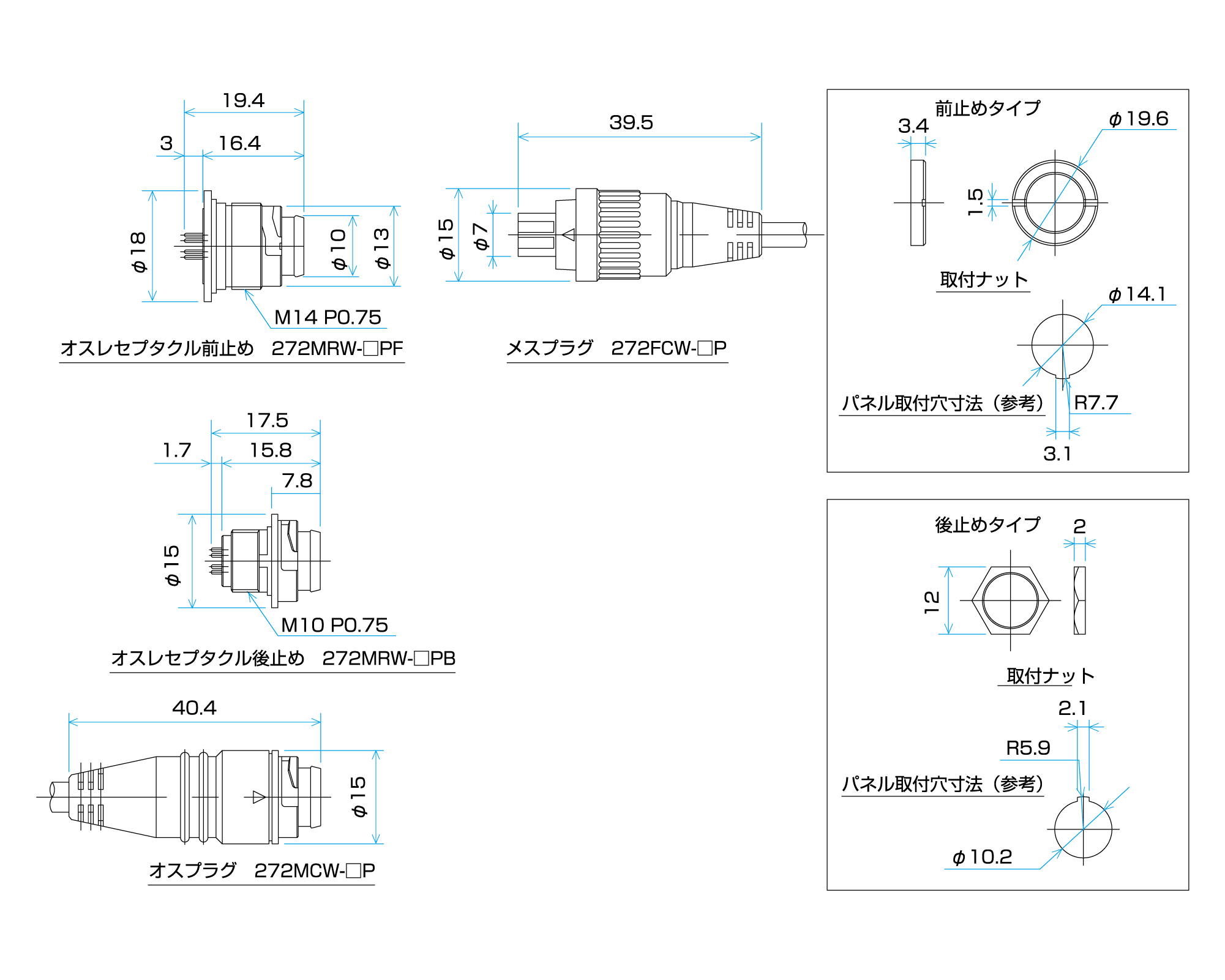

外形寸法（mm）
ケーブル仕様
| 8芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ4.8 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 198Ω/km |
| 形 式 | TG-206 |
| 赤/白/青/黒/緑/黄/灰/茶 | |
| 12芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ5.0 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 358Ω/km |
| 形 式 | TZ-990 |
| 赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草 | |
| 12芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ5.8 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 228Ω/km |
| 形 式 | TZ-991 |
| 赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草 | |
注）上記以外のケーブル（ご支給または新規製作など）にも対応できます。
