220WPSERIES

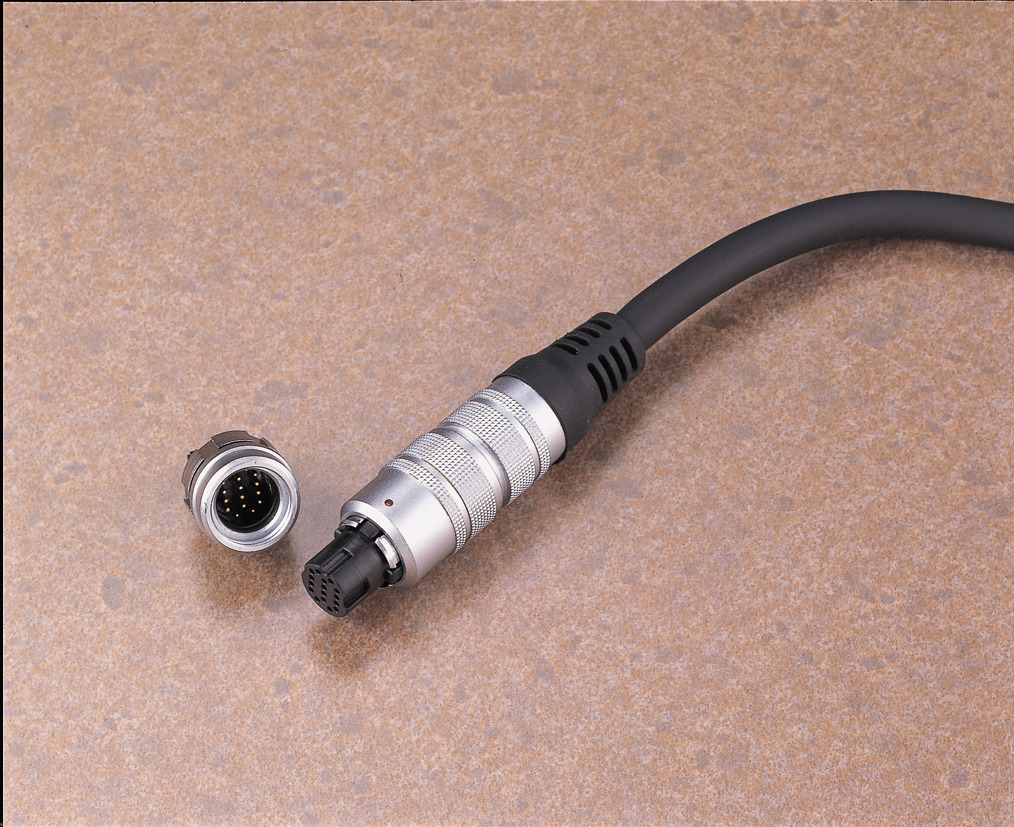

16極 1A プラグ外径12,4mm レセプタクル外径12mmのワンタッチロックコネクターです。中継タイプもございます。 防水性能はIP67です。
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/36250369a977ba1893f8859265706c3d.jpg)
防水性 | ロック方式 |
---|---|
防水(IP67) | ワンタッチロック |
電流容量 | 極数 |
---|---|
1A | 16 |
対応ケーブル径(mm)
φ5.0 / φ6.0
※対応ケーブル径により、外形寸法が変わる場合があります。
結合面(メス)
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/faf9a79c91c081b4664d5a8b00765a75.png)
外形寸法(mm)
![](https://www.witco.co.jp/wp2/wp-content/uploads/2022/04/3ad825c21fef08000219f990a2c94bf2.png)
ケーブル仕様
16芯全体シールド | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ6.0 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 228Ω/km |
形 式 | TZ-937 |
赤/白/青/黒/緑/橙/紫/黄/灰/茶 (白/黒)/(白/赤)/(白/黄)(白/青)/(白/紫)/(白/緑) |
注)上記以外のケーブル(ご支給または新規製作など)にも対応できます。
