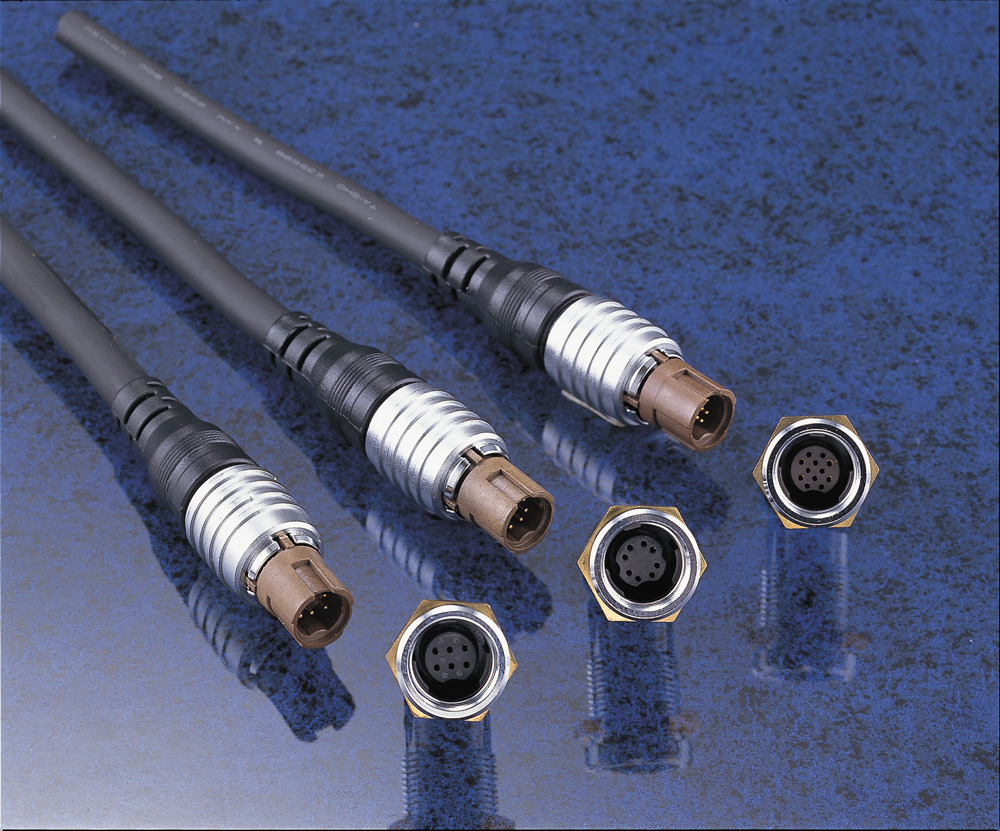

102SERIES
6,8,12極、1A、プラグ外径13,7mm、レセプタクル外径13,7mmのワンタッチロックコネクターです。中継タイプもございます。 60 SERIESをベースに逆芯(オスピンの露出がプラグ側)に設計されております。
防水性 | ロック方式 |
---|---|
非防水 | ワンタッチロック |
電流容量 | 極数 |
---|---|
1A | 1268 |
対応ケーブル径(mm)
φ4.0 / φ5.0 / φ6.0
※対応ケーブル径により、外形寸法が変わる場合があります。
結合面(メス)

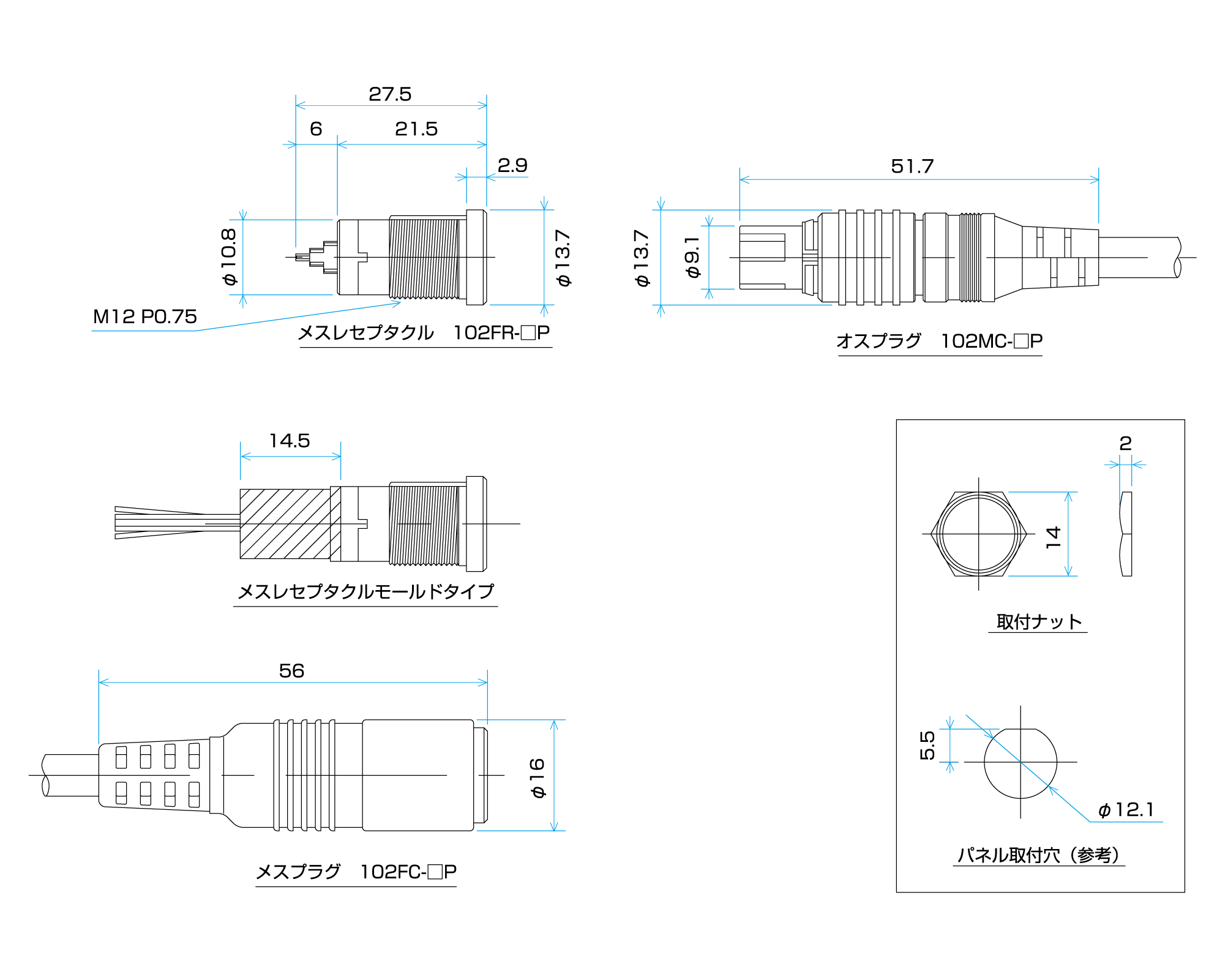

外形寸法(mm)
ケーブル仕様
5芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ4.1 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 237Ω/km |
形 式 | TZ-833D |
赤/白/青/黒/緑 |
8芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ4.8 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 198Ω/km |
形 式 | TG-206 |
赤/白/青/黒/緑/黄/灰/茶 |
12芯全体シールドケーブル | |
---|---|
芯 線 | AWG28 |
シールド | 横巻 |
外径(mm) | φ5.8 |
耐電圧 | AC500V/1分間 |
絶縁抵抗 | 5MΩ・km |
導体抵抗 | 228Ω/km |
形 式 | TZ-991 |
赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草 |
注)上記以外のケーブル(ご支給または新規製作など)にも対応できます。
