60SERIES

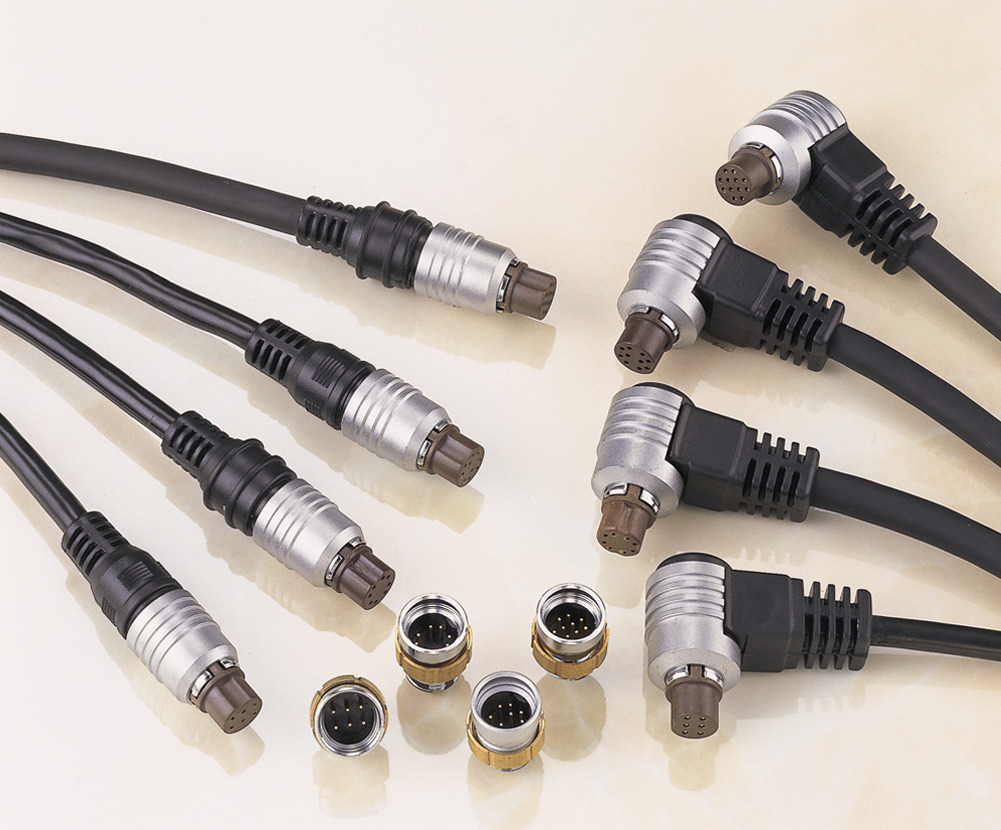

6,8,10,12極 1A プラグ外径10.5mm, レセプタクル外径9mmのワンタッチロックコネクターです。中継タイプもございます。
| 防水性 | ロック方式 |
|---|---|
| 非防水 | ワンタッチロック |
| 電流容量 | 極数 |
|---|---|
| 1A | 101268 |
対応ケーブル径（mm）
φ4.0 / φ4.3 / φ4.8 / φ5.5 / φ5.8
※対応ケーブル径により、外形寸法が変わる場合があります。
結合面（メス）
外形寸法（mm）
ケーブル仕様
| 5芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ4.1 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 237Ω/km |
| 形 式 | TZ-833D |
| 赤/白/青/黒/緑 | |
| 8芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ4.8 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 198Ω/km |
| 形 式 | TG-206 |
| 赤/白/青/黒/緑/黄/灰/茶 | |
| 10芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ5.0 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 228Ω/km |
| 形 式 | TZ-1004 |
| 赤/白/青/黒/緑/橙/紫/黄/灰/茶 | |
| 12芯全体シールドケーブル | |
|---|---|
| 芯 線 | AWG28 |
| シールド | 横巻 |
| 外径（mm） | φ5.8 |
| 耐電圧 | AC500V/1分間 |
| 絶縁抵抗 | 5MΩ・km |
| 導体抵抗 | 228Ω/km |
| 形 式 | TZ-991 |
| 赤/白/青/黒/緑/橙/紫/黄/灰/茶/桃/若草 | |
注）上記以外のケーブル（ご支給または新規製作など）にも対応できます。
